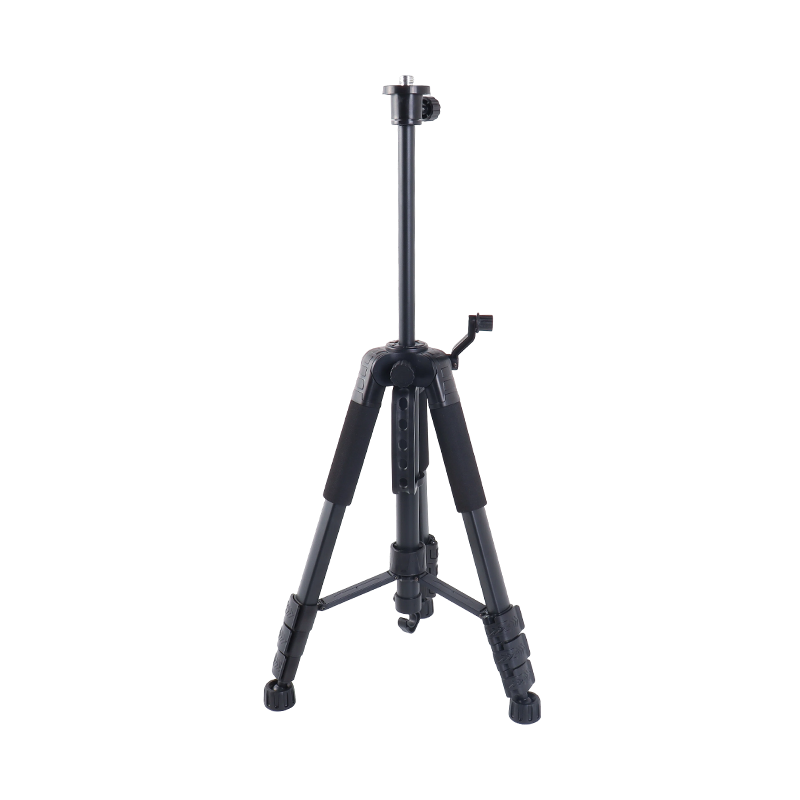

Aluminium-Stativständer zur Vermessung des Weltraums: Die Beine, die die Schulter schonen

Ein Vermesser richtet an einem Tag zwanzig Stationen ein. Das Stativ, das vier statt zwei Kilo wiegt, ist das Stativ, das die Crew bis Mittag spürt. Die Vermessungsraum-Stativ aus Aluminium ist um diesen Gewichtsunterschied herum aufgebaut. Die Aluminiumlegierung wiegt bei gleicher Steifigkeit etwa ein Drittel des Gewichts von Stahl, und die Beine lassen sich zu einem Paket zusammenfalten, das in die Tragetasche passt. Während der Messung muss das Instrument weiterhin stillstehen. Das Stativ muss beides können.

Das Gewicht, das die Crew trägt

Das Aluminiumrohr trägt die Steifigkeit, die das Instrument benötigt, ohne die Masse des Stahls. Die Wandstärke ist der Ausgleich. Zu dünn und das Stativ verbiegt sich im Wind und das Instrument driftet. Zu dick und die Gewichtsersparnis verschwindet.

Die Gewichtsersparnis zählt über den Tag verteilt, nicht an der ersten Station. Das Team, das zwanzigmal über die Baustelle läuft und das Instrument zurücksetzt, bemerkt den Unterschied an Schulter und Rücken. Das Aluminiumstativ ist der Standard für diese Crew. Das Stahlstativ bleibt im LKW und wird für den Langzeitaufbau verwendet, bei dem das Gewicht keine Rolle spielt.

Das Standardgewinde und die Halterung

Das Instrument wird mit dem Standard-5/8-Zoll-Gewinde am Kopf befestigt. Die Totalstation, die Wasserwaage und der Theodolit verwenden alle dasselbe Gewinde. Der Kopf verfügt über die Nivellierschrauben oder das Kugelgelenk. Die Schrauben neigen die Platte. Das Kugelgelenk nivelliert sich schneller.

Der Kopf, der auf das Standardgewinde passt, nimmt das Instrument auf, das die Crew bereits besitzt. Die unter dem Instrument wackelnde Halterung führt bei jeder Messung zu Fehlern. Der Kopf muss das Instrument ohne Spiel fixieren. Die Feststellschraube und die flache Platte sind die Details, die darüber entscheiden, ob das Instrument dort bleibt, wo es vom Team eingestellt wurde.

Das Falten und das Tragen

Die Beine teleskopieren und kollabieren. Der Beinwinkel lässt sich am oberen Scharnier einstellen. Für den Transport werden die Beine des Stativs zusammengeklappt und in die Tragetasche gesteckt. Das Leerzeichen im Namen bezieht sich auf das gefaltete Paket, nicht auf die Aufbauhöhe.

Die Füße sind die Stahlspitzen und die Gummipads. Die Spitze gräbt sich in den Boden und verhindert ein Abrutschen des Beins. Das Polster schützt den Boden, wenn das Stativ im Innenbereich verwendet wird. Das im Lieferumfang beider Stative eignet sich für die Außen- und Innenaufstellung. Das Team, das auf dem fertigen Boden und dem Rohboden arbeitet, hat keine zwei Stative dabei.

Das muss ein Aluminium-Stativ für Vermessungszwecke leisten:

• Aluminiumlegierungskonstruktion für geringes Gewicht
• Standardmäßiges 5/8-Zoll-Kopfgewinde für das Instrument
• Nivellierschrauben oder das Kugelgelenk
• Teleskopbeine mit formschlüssiger Verriegelung
• Einstellbarer Beinwinkel für das Gelände
• Stahlspitzen und Gummipads

Der Aufbau, der schnell gehen muss

Der Vermesser bewegt sich von Station zu Station. Die Einrichtung muss schnell und wiederholbar sein. Die Beine öffnen sich im gleichen Winkel, die Höhe wird an der Markierung arretiert und der Kopf wird mit wenigen Drehungen nivelliert. Das Stativ, das gegen die Crew kämpft, wird den ganzen Tag langsamer. Das Stativ, das sich sanft öffnen und verriegeln lässt, hält das Tempo konstant.

Das Bein, das am Scharnier nachgibt

Das Scharnier verschleißt und der Beinwinkel verrutscht. Das richtige Scharnier hält. Die Beinverriegelung greift nicht und die Höhe sinkt in der Mitte der Messung. Der Formschluss hält. Das Kopfgewinde reißt ab, da das Instrument über ein Kreuzgewinde verfügt. Das Standardgewinde und die sorgfältige Montage verhindern dies. Bei jeder davon handelt es sich um eine Teilentscheidung, die das Team vor Ort erfährt.

Ein Stativständer aus Aluminium für den Vermessungsraum hält das Instrument und schont die Schulter. Das Aluminium reduziert das Gewicht. Der Standardkopf passt zum Instrument. Wählen Sie ein Stativ mit dem richtigen Kopf, den richtigen Beinen und den richtigen Füßen.
